VL6180Xを試す

数センチ程度をレンジにもつ近接(proximity)センサは、赤外線LEDを備えた光センサなものが多い。スマートフォンの受話動作の検知や、バックライト補正のために環境光(AmbientLight)の測定を行ったりしている。

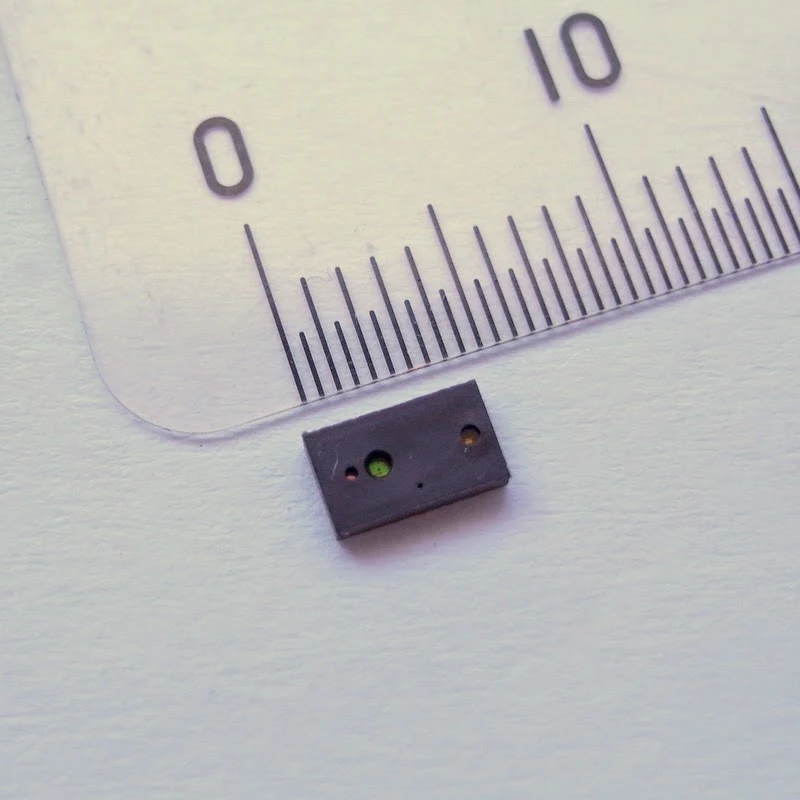

STのVL6180Xもカテゴリは近接&環境光センサだが、近接センサはTOF方式という、対象に照射した光の戻ってくる時間を測定するというすごいやつ。原理的に対象の反射率によらず誤差の少ない測定ができる。それでいて全機能が米粒大のLGAパッケージに収まっている。

サイト http://www.st.com/web/catalog/mmc/FM132/SC626/PF260441?icmp=pf260441_pron_p3609p_sep2014&sc=proximitysensor

発表されて1年くらい経っていたけど最近Mouserで購入できるようになっていた。

仕様

電源電圧(定格) 2.6～3.0V (試作では2.8Vで試した。ただ、最高電圧は3.6Vまで)
測定時平均電流 1～2mA ピーク電流は～20mA
インターフェース I2C
測定距離～約100mm (測定結果は8bitで格納)
環境光(ALS) 10万ルクス以上 (測定結果は16bit 20倍までのゲイン設定がある)
ジェスチャ検知など
検出器はSPAD(単一光子アバランシェダイオード)で、データシートによれば、温度キャリブレーションを自動で行っている。

一回の測定には数ミリ秒程度かかる。(対象の反射率などで測定時間が変化する)

IRレーザーエミッタが光る様子。クラス1のレーザー機器でもある

測定結果のレジスタは1バイトだけなので、そのままmm換算で読み出す。

保証されている距離は 10cm程度だが、環境光の影響が少なければ、20cm程度まで測定できた。

手ハンダの際にカプトンテープでパッケージ上面を保護していたが、剥がすのを忘れて動作させても、正確な値で測定できていた。カバーグラスについてはそれほど心配しなくて良いみたい。

陽光下など、極端なSNRの環境でどれくらい測定できるかは、ユーザーの設定による。測定精度とのトレードオフで、環境光に対する耐性を上げることが可能とある。(レジスタ設定) ただし、強い光が入るとレンジエラーとなることが多かった。屋外ロボットに応用できるかどうかは、これから試したい。

【サボテン】太陽電池の結線

久しぶりにサボテン計画。忙しかったり投薬治療直前でだるかったりして、かなり放置していた。さぼてんも不機嫌そうだ。せっかくなので、園芸用の水受けに移す。関節痛で寝込んでる間に、エイプリルフール終わってましたね＾＾･･･。太陽電池の展開機構を想像したが、まずは太陽電池の結線を済ませよう。配線を綺麗にまとめたくていろいろ探していたら、千石電商でぴったりなものを見つけた。 LEDリング基板というらしい http://www.led-paradise.com/product/629? 本来はチップLEDをリング状にまとめる代物。イレギュラーな使い道だ。今度は小径のを買って、GX200のリングライトに仕立て上げよう。嬉しいことにフレーム径にジャストフィット。配線を綺麗にまとめられた。太陽電池の接続部。逆流防止用にショットキーダイオードを入れている。かなりスッキリ。蛍光灯下 500ルクスでの実験。 EDLCは10Fを使用。ちゃんと充電が行われている。といっても、とてもとてもゆっくりとだけれど･･･。

Arduino Nano Everyを試す

秋月で売っていたAtmega8と、感光基板でエッチングしたArduino互換ボードを製作してみて、次に本家ボードも買って… と気が付いたら10年が経過していた。ハードウェア的な観点では、今は32bitMCUの低価格化、高性能化、低消費電力化が著しい。動作周波数も100MHz超えが当たり前で、30ｍA程度しか消費しない。動作電圧範囲が広く、単純な8ビットMCUが不要になることはまだないだろうけど、クラシックなAVRマイコンは値上がりしており、価格競争力は無くなりつつある。そしてコモディティ化により、公式ボードでは不可能な値付けの安価な互換ボードがたいていの需要を満たすようになってしまった。 Arduino Nano Every https://store.arduino.cc/usa/nano-every https://www.arduino.cc/en/Guide/NANOEvery そんな中、Arduino本家がリリースした新しいNanoボードの一つ。他のボード2種はATSAMD21(Cortex-M0+)と無線モジュールを搭載したArduino zero（生産終了済み）ベースのIoT向けボードだが、 Nano EveryはWifi Rev2と同じくAtmega4809を採用していて、安価で5V単電源な8ビットAVRボードだ。 Atmega4809はATmegaと名がついているが、アーキテクチャはXMEGAベースとなり、クラシックAVRとの間にレジスタレベルの互換性は無い。 https://blog.kemushicomputer.com/2018/08/megaavr0.html もちろん、ArduinoとしてはArduinoAPIのみで記述されたスケッチやライブラリは普通に動作するし、Nano Every用のボードオプションとして、I/Oレジスタ操作についてはAPIでエミュレーションするコンパイルオプション（328Pモード）がある。公式のMegaAVR0ボードはどれもブートローダーを使わず、オンボードデバッガで直接書き込みを行っている。ボードを観察...

ATmega4809(megaAVR0)を試す

megaAVR 0という新しいAVRシリーズを試してみた｡小さいパッケージなのに､UARTが4本もあるのが気になったのがきっかけ｡登場すると噂の Arduino Uno Wifi rev2 にも採用されるらしい｡簡単にデータシートを眺めてみると､アーキテクチャはXmegaシリーズを簡素化し、動作電圧範囲を広げたもののようだ。 CPUの命令セットはAVRxtと新しくなっているが、Xmegaで拡張された一部の命令（DESやUSBで使われる命令）が削除されていて、基本的に今までのATmegaとほぼ同じだ。コンパイラからは、先に登場した新しいtinyAVR0, tinyAVR1シリーズと共にAVR8Xと呼ばれて区別されている。 CPU周りを見てみると､割り込みレベルなど､今までのクラシックなATmegaで足りないなと思っていたものがかなり強化されていた｡ ArduinoAPIを再実装するとしたら便利そうなペリフェラルもだいたい揃っている｡データシート P6 DMAは無いけれど､周辺機能にイベント駆動用の割り込みネットワークが張り巡らされているのがわかる｡できるだけCPUを介在させない使い方がいろいろ提案されているので、アプリケーションノートやマニュアルを読み込むことになる。ピックアップした特徴･データメモリ空間(64kB)に統合されたFlashROMとEEPROM ･RAM 6kB ROM 最大48kB (メモリ空間制限のため) ･デバッグ専用の端子 UPDIを搭載･優先度付きの割り込み(NMIと2レベル) ･ピン単位の割り込み（かなり複雑になった）･リセットコントローラ（ソフトウェアリセット用レジスタが実装され、リセット原因が何だったかもリセット後に読み出せるようになった）･豊富な16ビットタイマ(4809では5基）･16ビットリアルタイムカウンタ(RTC) ･豊富な非同期シリアル/同期シリアル(USART 4ch､SPI 1ch,TWI 1ch) ･内蔵クロックは最高20MHz(PLL)と32kHzの2種類。外部クロックは発振器と時計用水晶のみ･ADCは10bit 16ch...

GPSアンテナをつくる

GPSアンテナを作ってみた｡ 1575MHzの波長は約19cmなので､半波長で9.5cmとなる｡ GHz帯とはいえ､結構長いものだなぁ｡セラミック等の誘電体がなければ､平面アンテナで真面目に半波長アンテナを作ろうとすると手のひらサイズの面積が必要になってしまう｡普通のダイポールだと指向性があるので､交差させてクロスダイポールにする｡屋外地上局のアマチュア衛星用アンテナの設計をそのまま縮小したもの｡水平パターンはややいびつ 92.2mmの真鍮の針金(Φ=0.5mmくらい)を2本用意して､42.3mmで90°に曲げる｡長さの同じ素子同士を並べて配置する｡ (全長が半波長より長い素子と短い素子が交差した状態) 片方をアンテナ信号線､もう片方をGNDにつなげば完成｡実際5分くらいでつくったけれど､果たしてどうだろうか｡今回は､道具箱に眠っていた表面実装タイプのMT3339系モジュールに取り付けた｡アンテナはもともと3x1.2mm程度のとても小さいチップアンテナで､ LNAが入っているけど感度が悪かったのでお蔵入りしていた代物｡最近の携帯機器はみなアンテナに厳しい｡さて･･･クロスダイポール版モジュールをPCでモニタしたウインドウ(左)と､QZ-Rader画面東側に建物遮蔽があるので､そちら側の衛星はSNが悪い｡とりあえず補足できた衛星数はシミュレーションされたものとほぼおなじだった｡アンテナの角度をいろいろ振って､逆さまにしてもロストすることはなかった｡セラミックのパッチアンテナレベルにはなったかな･･･｡簡単にできてそれなりに測位するけれど､携帯性は皆無になった｡あと､近接周波数の干渉を受けやすいかもしれない｡ GPSアンテナのDIY例としては､QFHアンテナもある｡ラジオゾンデなどで使われている例がある｡いつもお世話になっているQFHアンテナ計算シートのサイト https://www.jcoppens.com/ant/qfh/fotos_gps.en.php ヘリカルアンテナは加工精度の難易度が上がるので､今回はクロスダイポールにした｡ GNSSとなると､複数の周波数のために調整されているセラミックパッチアンテナが有利だと思う｡セラミックパッチア...
