シグマリオンIIをシリアル端末化

10年前。　それは2001年。やたら近未来デザインな情報機器が沢山発表されていたあの頃。ペプシを飲むと宇宙旅行に行けたはずのあの年。

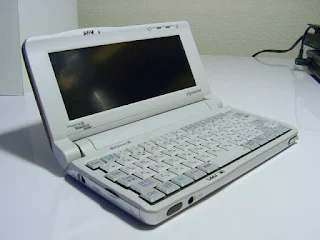

sigmarion (NEC)

それはともかく、H/PC(ハンドヘルドPC)という分野が存在していた。WindowsCEを搭載して、Palmなどと違って小さいがキーボードを備えたビジネスマン向けのPDAである。ノートPCより小さく、即時起動するのでノートPCの小型軽量化とパームトップ機の高性能化が始まるまでは結構な地位を占めていた。
2001年当時の先端機器も、10年以上経つと運がよければ5千円以下でジャンク品として手に入る。
当時ネットのレビューを眺めて歴史を見守るしかなかった若者も、栄光の時代の生き証人の発掘をするようになり…。

色々見つけて来た中でも、特にシグマリオン(NEC製、ドコモが販売)は秀逸で、ビデオテープ(死語)くらいの大きさ、小さくてもブラインドタッチ可能なキーボードと、バランスのとれたマシンだ。

SigmarionI、IIとも運良く2000円程度で手に入れた。sigmarionは寿命が来てしまったが、IIはまだ使えている。CFにデータを入れれば、テキスト編集やCDROM辞書(データ)の閲覧、PDF閲覧も可能だ。ジャンク品なのでバッテリの状態は運任せだが、手に入れた物は2時間は連続使用できる。
テキスト処理には最適な、空冷ファンも無い完全無音マシン。

このSigmarionIIをシリアル端末化してロボットの運用に使っている。まだシリアルポートが存在感あった時代なので、ポートはmovaとのデータ通信用に一つ、赤外線ポートに一つ付いている。　
Foma接続用のUSBホスト機能があるため、FT232などをつなぐことも出来るらしいがまだ試していない。

携帯のモデム用回線を汎用シリアル回線化するために、コネクタを除去してピンヘッダを取り付けた。ついでに特殊なUSBコネクタを汎用mini-Bに交換した。

引き出したのはTX,RX,5V,GND。　シリアルのピンヘッダは6本分使い、両端をコネクタ跡地にはんだ付けして基板に固定している。本体の改造はこれだけ。　なお手に入れた機体は典型的なヒンジ破損個体だったのでホットボンドで修復した。

RS232変換IC部
モデムの通信はRS232に従うため、CMOS出力に変換する。MAX232互換ICのレベル変換を行う。　

製作した外付け回路(取り外し可)。ピンソケットで本体のピンヘッダに接続。

GPSユニットをつなげたところ。

XBee接続例。ただしProのため電力消費が心配だ。実際動作はするが距離が出ない。

接続機器の電源はスイッチで内部電源と外付け電池を切り替え可能にした。

ローバーと接続し、通信しているところ。ターミナルソフトは、CE版TeraTerm。

ローバー並のサイズとなった。ただし日光下では液晶が見づらい・・・　

参考
Sigmarionいじり　http://z.apps.atjp.jp/ce/sigmarion.html

【サボテン】太陽電池の結線

久しぶりにサボテン計画。忙しかったり投薬治療直前でだるかったりして、かなり放置していた。さぼてんも不機嫌そうだ。せっかくなので、園芸用の水受けに移す。関節痛で寝込んでる間に、エイプリルフール終わってましたね＾＾･･･。太陽電池の展開機構を想像したが、まずは太陽電池の結線を済ませよう。配線を綺麗にまとめたくていろいろ探していたら、千石電商でぴったりなものを見つけた。 LEDリング基板というらしい http://www.led-paradise.com/product/629? 本来はチップLEDをリング状にまとめる代物。イレギュラーな使い道だ。今度は小径のを買って、GX200のリングライトに仕立て上げよう。嬉しいことにフレーム径にジャストフィット。配線を綺麗にまとめられた。太陽電池の接続部。逆流防止用にショットキーダイオードを入れている。かなりスッキリ。蛍光灯下 500ルクスでの実験。 EDLCは10Fを使用。ちゃんと充電が行われている。といっても、とてもとてもゆっくりとだけれど･･･。

Arduino Nano Everyを試す

秋月で売っていたAtmega8と、感光基板でエッチングしたArduino互換ボードを製作してみて、次に本家ボードも買って… と気が付いたら10年が経過していた。ハードウェア的な観点では、今は32bitMCUの低価格化、高性能化、低消費電力化が著しい。動作周波数も100MHz超えが当たり前で、30ｍA程度しか消費しない。動作電圧範囲が広く、単純な8ビットMCUが不要になることはまだないだろうけど、クラシックなAVRマイコンは値上がりしており、価格競争力は無くなりつつある。そしてコモディティ化により、公式ボードでは不可能な値付けの安価な互換ボードがたいていの需要を満たすようになってしまった。 Arduino Nano Every https://store.arduino.cc/usa/nano-every https://www.arduino.cc/en/Guide/NANOEvery そんな中、Arduino本家がリリースした新しいNanoボードの一つ。他のボード2種はATSAMD21(Cortex-M0+)と無線モジュールを搭載したArduino zero（生産終了済み）ベースのIoT向けボードだが、 Nano EveryはWifi Rev2と同じくAtmega4809を採用していて、安価で5V単電源な8ビットAVRボードだ。 Atmega4809はATmegaと名がついているが、アーキテクチャはXMEGAベースとなり、クラシックAVRとの間にレジスタレベルの互換性は無い。 https://blog.kemushicomputer.com/2018/08/megaavr0.html もちろん、ArduinoとしてはArduinoAPIのみで記述されたスケッチやライブラリは普通に動作するし、Nano Every用のボードオプションとして、I/Oレジスタ操作についてはAPIでエミュレーションするコンパイルオプション（328Pモード）がある。公式のMegaAVR0ボードはどれもブートローダーを使わず、オンボードデバッガで直接書き込みを行っている。ボードを観察してみると、プログラマ・USBCDCとしてATSAMD21が搭載されている（中央の四角いQFNパッケージ）MCU的にはnEDBG

ATmega4809(megaAVR0)を試す

megaAVR 0という新しいAVRシリーズを試してみた｡小さいパッケージなのに､UARTが4本もあるのが気になったのがきっかけ｡登場すると噂の Arduino Uno Wifi rev2 にも採用されるらしい｡簡単にデータシートを眺めてみると､アーキテクチャはXmegaシリーズを簡素化し、動作電圧範囲を広げたもののようだ。 CPUの命令セットはAVRxtと新しくなっているが、Xmegaで拡張された一部の命令（DESやUSBで使われる命令）が削除されていて、基本的に今までのATmegaとほぼ同じだ。コンパイラからは、先に登場した新しいtinyAVR0, tinyAVR1シリーズと共にAVR8Xと呼ばれて区別されている。 CPU周りを見てみると､割り込みレベルなど､今までのクラシックなATmegaで足りないなと思っていたものがかなり強化されていた｡ ArduinoAPIを再実装するとしたら便利そうなペリフェラルもだいたい揃っている｡データシート P6 DMAは無いけれど､周辺機能にイベント駆動用の割り込みネットワークが張り巡らされているのがわかる｡できるだけCPUを介在させない使い方がいろいろ提案されているので、アプリケーションノートやマニュアルを読み込むことになる。ピックアップした特徴･データメモリ空間(64kB)に統合されたFlashROMとEEPROM ･RAM 6kB ROM 最大48kB (メモリ空間制限のため) ･デバッグ専用の端子 UPDIを搭載･優先度付きの割り込み(NMIと2レベル) ･ピン単位の割り込み（かなり複雑になった）･リセットコントローラ（ソフトウェアリセット用レジスタが実装され、リセット原因が何だったかもリセット後に読み出せるようになった）･豊富な16ビットタイマ(4809では5基）･16ビットリアルタイムカウンタ(RTC) ･豊富な非同期シリアル/同期シリアル(USART 4ch､SPI 1ch,TWI 1ch) ･内蔵クロックは最高20MHz(PLL)と32kHzの2種類。外部クロックは発振器と時計用水晶のみ･ADCは10bit 16ch ･内蔵VREF電圧が5種類と多い(0.55V,1.1V,1.5V.2.5V.4.3V

GPSアンテナをつくる

GPSアンテナを作ってみた｡ 1575MHzの波長は約19cmなので､半波長で9.5cmとなる｡ GHz帯とはいえ､結構長いものだなぁ｡セラミック等の誘電体がなければ､平面アンテナで真面目に半波長アンテナを作ろうとすると手のひらサイズの面積が必要になってしまう｡普通のダイポールだと指向性があるので､交差させてクロスダイポールにする｡屋外地上局のアマチュア衛星用アンテナの設計をそのまま縮小したもの｡水平パターンはややいびつ 92.2mmの真鍮の針金(Φ=0.5mmくらい)を2本用意して､42.3mmで90°に曲げる｡長さの同じ素子同士を並べて配置する｡ (全長が半波長より長い素子と短い素子が交差した状態) 片方をアンテナ信号線､もう片方をGNDにつなげば完成｡実際5分くらいでつくったけれど､果たしてどうだろうか｡今回は､道具箱に眠っていた表面実装タイプのMT3339系モジュールに取り付けた｡アンテナはもともと3x1.2mm程度のとても小さいチップアンテナで､ LNAが入っているけど感度が悪かったのでお蔵入りしていた代物｡最近の携帯機器はみなアンテナに厳しい｡さて･･･クロスダイポール版モジュールをPCでモニタしたウインドウ(左)と､QZ-Rader画面東側に建物遮蔽があるので､そちら側の衛星はSNが悪い｡とりあえず補足できた衛星数はシミュレーションされたものとほぼおなじだった｡アンテナの角度をいろいろ振って､逆さまにしてもロストすることはなかった｡セラミックのパッチアンテナレベルにはなったかな･･･｡簡単にできてそれなりに測位するけれど､携帯性は皆無になった｡あと､近接周波数の干渉を受けやすいかもしれない｡ GPSアンテナのDIY例としては､QFHアンテナもある｡ラジオゾンデなどで使われている例がある｡いつもお世話になっているQFHアンテナ計算シートのサイト https://www.jcoppens.com/ant/qfh/fotos_gps.en.php ヘリカルアンテナは加工精度の難易度が上がるので､今回はクロスダイポールにした｡ GNSSとなると､複数の周波数のために調整されているセラミックパッチアンテナが有利だと思う｡セラミックパッチア
