Chipkit DP32(クローン)を試す

Chipkit DP32

ArduinoAPI互換(0023)で、PIC32MXをベースとするChipkitシリーズのラインナップが増え、新たにDIPタイプが加わった。

Digilentのページ http://digilentinc.com/Products/Detail.cfm?NavPath=2,892,1174&Prod=CHIPKIT-DP32

中身はPIC32MX250F128Bで、USB内蔵タイプとなる。DIPながらRAM32kB/ROM128kB、USB対応なので若干I/Oは少なめ。

ブートローダー書き込み済みのDIP単体の販売もあるようだ。

ブレッドボードで周辺回路をつくる方法も解説ページが用意されていて、DIY寄りの情報がまとめられている。http://chipkit.net/diy-chipkit-board/

肝心のボードの提供はもうすこし先みたいだけれど、Digirentの製品ページ下部にブートローダーを含んだプロジェクトファイルが提供されている。これを手元にあった素のPIC32MX250F128Bに焼いて、一足先に試してみた。

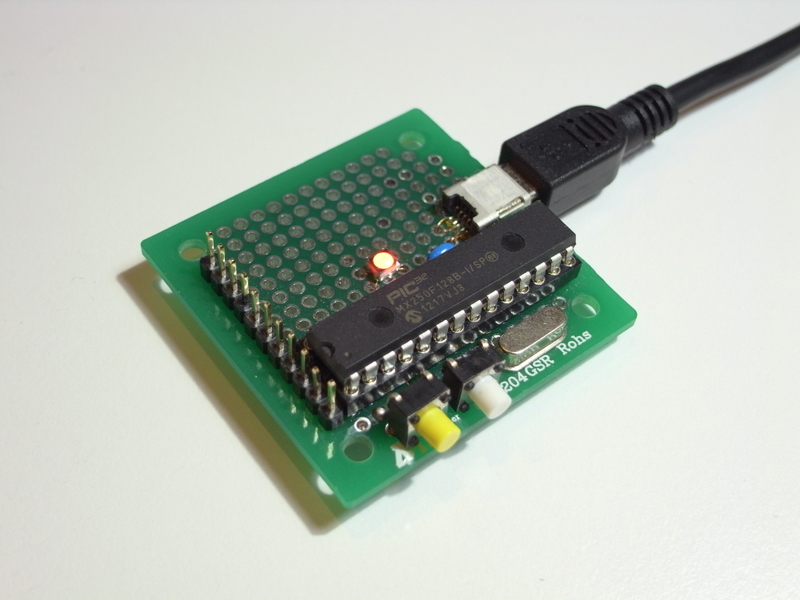

写真のボードは、Pinguinoを試した時に作ったもの。その時はUSB認識がうまく行かず、以来積み基板の仲間入りをしていた。

ハードウェア的には、(PIC32MXの周辺回路)、8MHzの水晶発振子、USBコネクタ、3.3Vのレギュレータ、(リセットボタン)とプログラムボタンが最低限必要。

手順

MPIDEは下記より最新バージョンをダウンロードする。

http://chipkit.net/started/

hexはPICkit3をつかい、MPLAB Xで書き込む。プロジェクトウィザードでは、既存のバイナリを焼くためのプロジェクト新規作成する。

プログラムの書き込みは、システムのリセットボタンとプログラムボタンの2つを使う。リセット押し→プログラム押し→リセット離し→プログラム離し、の順で押すとブートローダーが書き込み待機に入るので、IDEからスケッチを書き込む。

プログラムボタンを押しながらUSB接続することで、ブートローダーモードに入ることができるので、リセットボタンについては省くこともできる、プロトタイピング用としてはやや面倒かもしれないけども。

ということでLチカまで動作確認が出来た。

この時の石単体の消費電流は25mA程度(@40MHz)。

Pinmap

ペリフェラル

UARTは、USB CDCの他、HWで2つ存在する。片方はSPIとの排他利用となる。

USB　CDCでプログラムとデバッグができ、更にハードウェアで2chあるので意外と便利そうだ。

Serialのポート定義は以下のようになっている。

Serial USB CDC (USBシリアル)

Serial0 ハードウェアシリアル1

Serial1 ハードウェアシリアル2

Serial.begin()をスケッチ中で定義すると、USBのデータラインはUSBシリアルとして認識される。定義しなければ、USBポートが有効化されないので、GPIOとして使うこともできる。

I/Oは19本あるけれど、4つはクロックとUSB端子に持っていかれるため、実質15本。

足りなければバス接続のIOエキスパンダがおすすめだ。
