ゆっくり音声合成ICの組み立て2 ~ MSGゆっくりしていってね。 ~

　組み立てが完了。

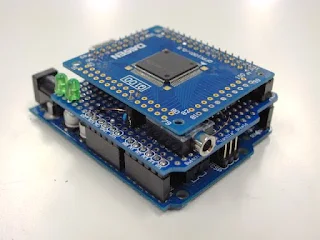

全容その一

ACT BRAIN製音声合成IC　ATS001Bの組み立てその2。

作ってて気づいたこと：　このIC変換基板は、スルーホールが細かくて普通の2.54mmピッチのピンヘッダが通らない。(買う時に気づけ･･･) 　手元に丸ピンヘッダがあったので助かった。

最小限の構成とは、フィルタなし、アンプなし状態。出力はコンデンサを経由してそのまま出している。これでもイヤフォンなら駆動できる。

シールド部

変換基板を取り外したところ。配置は適当で、かなり汚い。プルアップ抵抗は下に直付け。

EEPROMはAtmelの64KBまで、とされている。24LC512を取り付け。

ソケットがもう一つ分空いているのは、フィルタ用の石を置くため。寝ぼけながら配置したら、発振子を置く隙間が大変なことに^^；

シリアル回線は、ジャンパーピン経由で取り外し可能。二つ付けてあるけど、本来はATS001B側のTXだけ外せば良い。　ソフトウェアシリアルでもいいですね。

PCから制御するときは、ArduinoからAVRを外そう。

<試験動作>

恐る恐る電源を入れると、ちゃんと通信できた。 /SEL端子をHighにすると、強制的に34800bpsで通信。　ジャンパーピンをSPD端子にもつけた。　9600bpsに設定。

送信文字は、コマンド+内容がメインなので、PCの端末からなにか入れてみる。

MSGゆっくりしていってね　//送る文

>pas　　//ATS001Bからの返答

向こうからpasと返事が来て、音声が流れたら大丈夫。ただし、コマンドが正常で、メッセージが間違っててもpasされる。
その声はどう聞いてもアレです。棒読みも楽しいけど、音声記号というフォーマットにしたがえば、

かなり,よくよう;お/つけることが+できます。

このICはメッセージにひらがなと記号しか受け付けないので、漢字やローマ字は読んでくれません。
あと、文字コードはShiftJISでないといけないので、文字コードを設定できる端末から送らないと、hngと返事される(コマンドヘッダ異常)。　端末をTeratermに変更し、文字コードをSJISにしたところ治った。

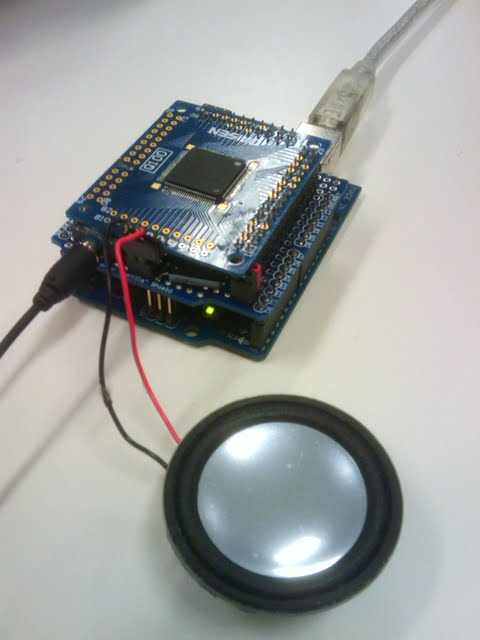

スピーカーをとりつけたところ

確認がとれたので、アンプを取り付けて声出し。　ただし、ゲインがあってないので不明瞭極まりないことに。

イヤフォンを同時にとりつけて、マシな声になった。　　

これでやっと応用段階にはいれますね･･･。
