sparkfunのリチウムイオン充電器

sparkfun製 MAX1555を使用したLi-ion/Li-Po電池充電器を使ってみた。
sparkfunのサイト

若松通商のスイッチサイエンス商品棚で見つけて入手。

売り場やネット店舗で一緒に取り扱うセルはLi-Poだけだが、データシートによると充電はLi-ionでも大丈夫とある。

この充電器はMAX1555の機能に忠実なようだ。

充電時には、USBとDCジャックの二系統を電源として選べる。

・USB給電だと100mA程度

・DCジャックだと280mA程度 USBとAC入力が同時に接続された場合、AC側が使われる。
3つあるコネクタは、一つが充電するセル、二つ目が同時使用するシステム向けそして3つ目がDC出力らしい。このコネクタを使う機会があまりないため、用意されているピン取り付け穴にXHPコネクタをつけた。

これで携帯から取り出した物や、安価に手に入れたセルを充電することが出来るようになった。

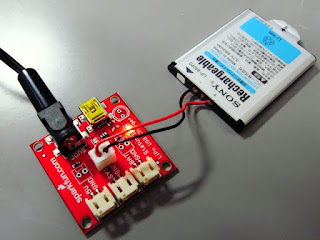

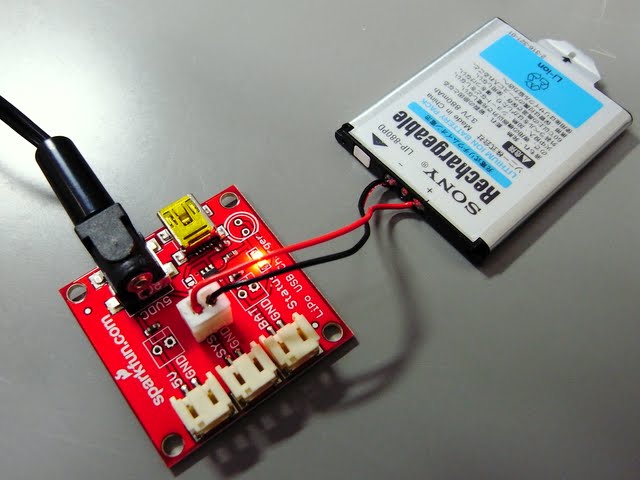

写真の物はどこかの閉店セールで入手していたソニーのHDDプレイヤー用の電池。 8割引とかいう価格だった気がする。たまに手動1C充電して性能を温存してきた。

ACアダプタを繋ぐと、LEDが赤く光る。充電が完了すると、トリクル充電に移行するらしい。
