自作全方位カメラアダプタ　アップデート後

夜の甲州街道にて。　RICOH　GX200　F12　ISO100　15s　　

夜の作例をひとつ。　F値を絞りまくって、長時間露出を行ない自動車のライトを流してみた。ミラーを経由するために光量不足になりがちな全方位カメラの欠点を逆手にとったもの。

panoramaliveで一部を展開してみた。

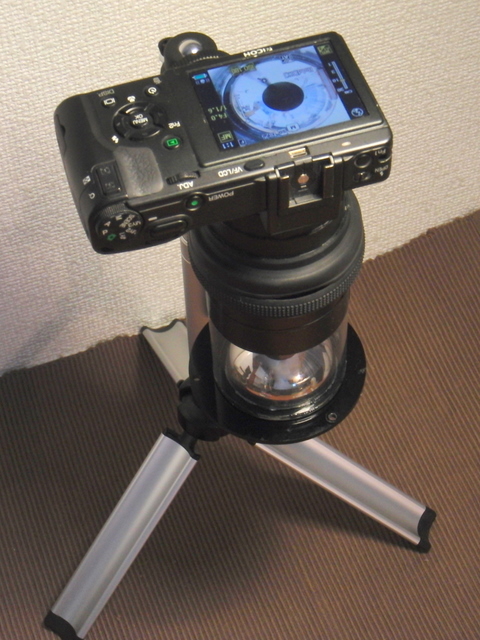

システム

オーバーホール
数日前、用事で久しぶりに撮影に使った後、不用意に落として軽く貼りつけていたステンレス半球が外れたので、オーバーホールもかねて作り直し。　といってもビニールテープを巻き直し、アクリル円筒にフィルターネジ径変換アダプタとミラーをホットボンドで付け直すだけという・・・。　(原価2千円程度なので単純です)

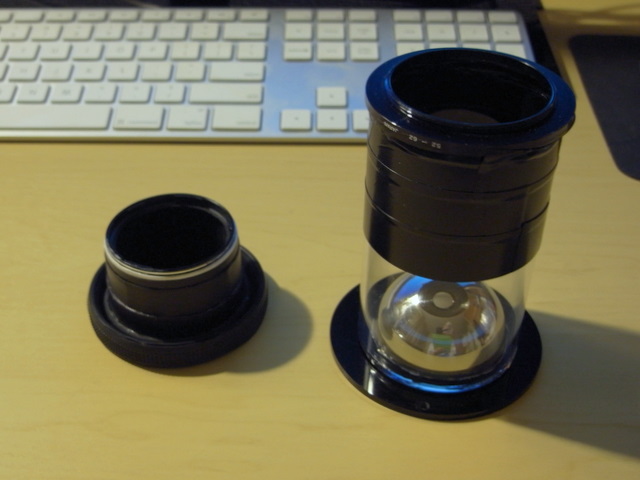

左は自作GX200用レンズフード。厚紙製。ゴム製レンズフード(フィルターネジ付き)を取り付け、内側を植毛紙で処理したもの。

もうすこしいろいろなところを撮ってみよう・・・。

最初の製作時の記事　http://sites.google.com/site/kemushicomputer/Home/products/panorama-cam-1
